Електромеханічний балансир

Демонстраційний електромеханічний балансир

Електромеханічні ваги є інструментом дослідження закону Лапласа. Відповідно до цього закону на провідник зі струмом, перпендикулярний до магнітного поля, діє сила.

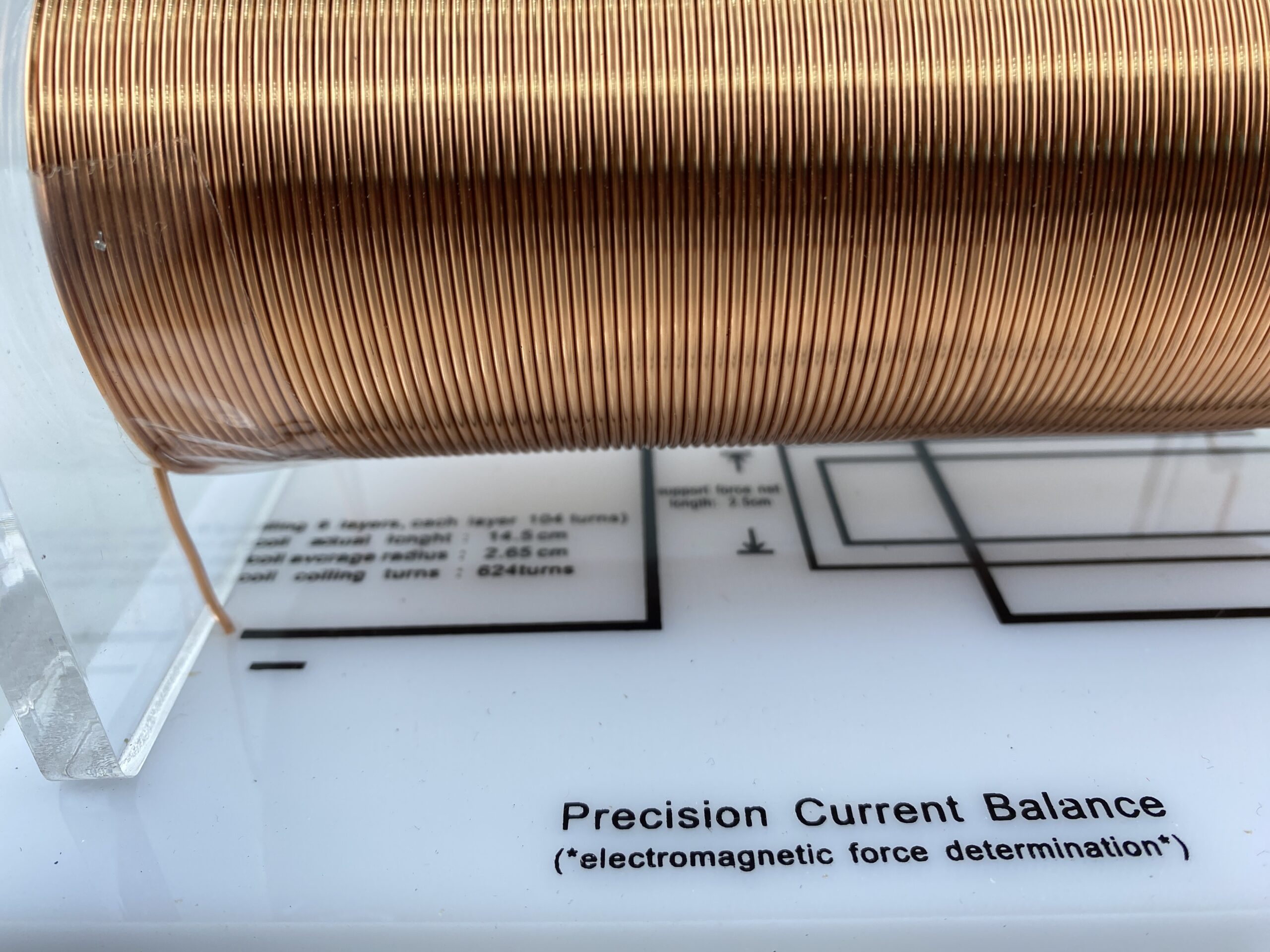

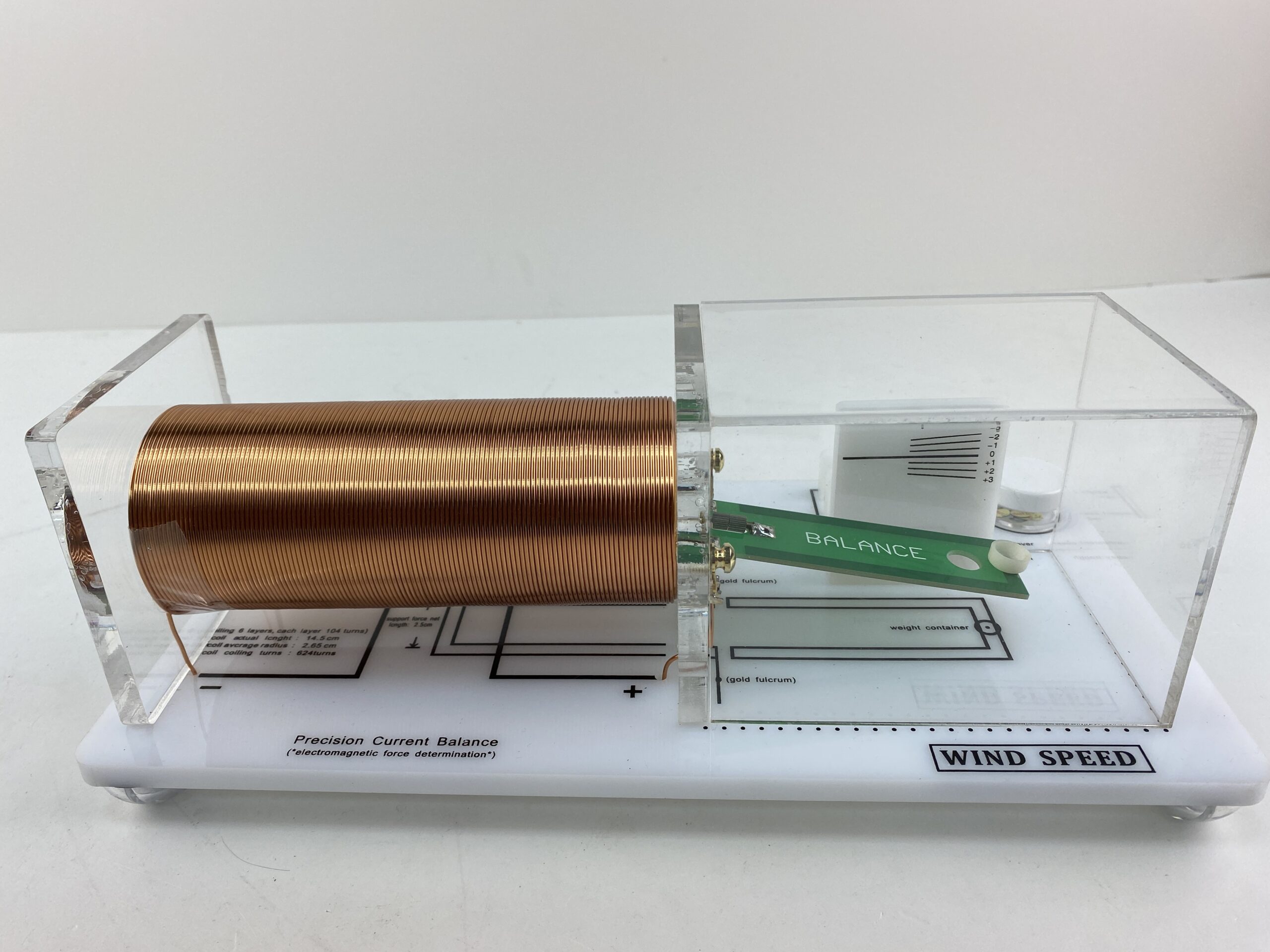

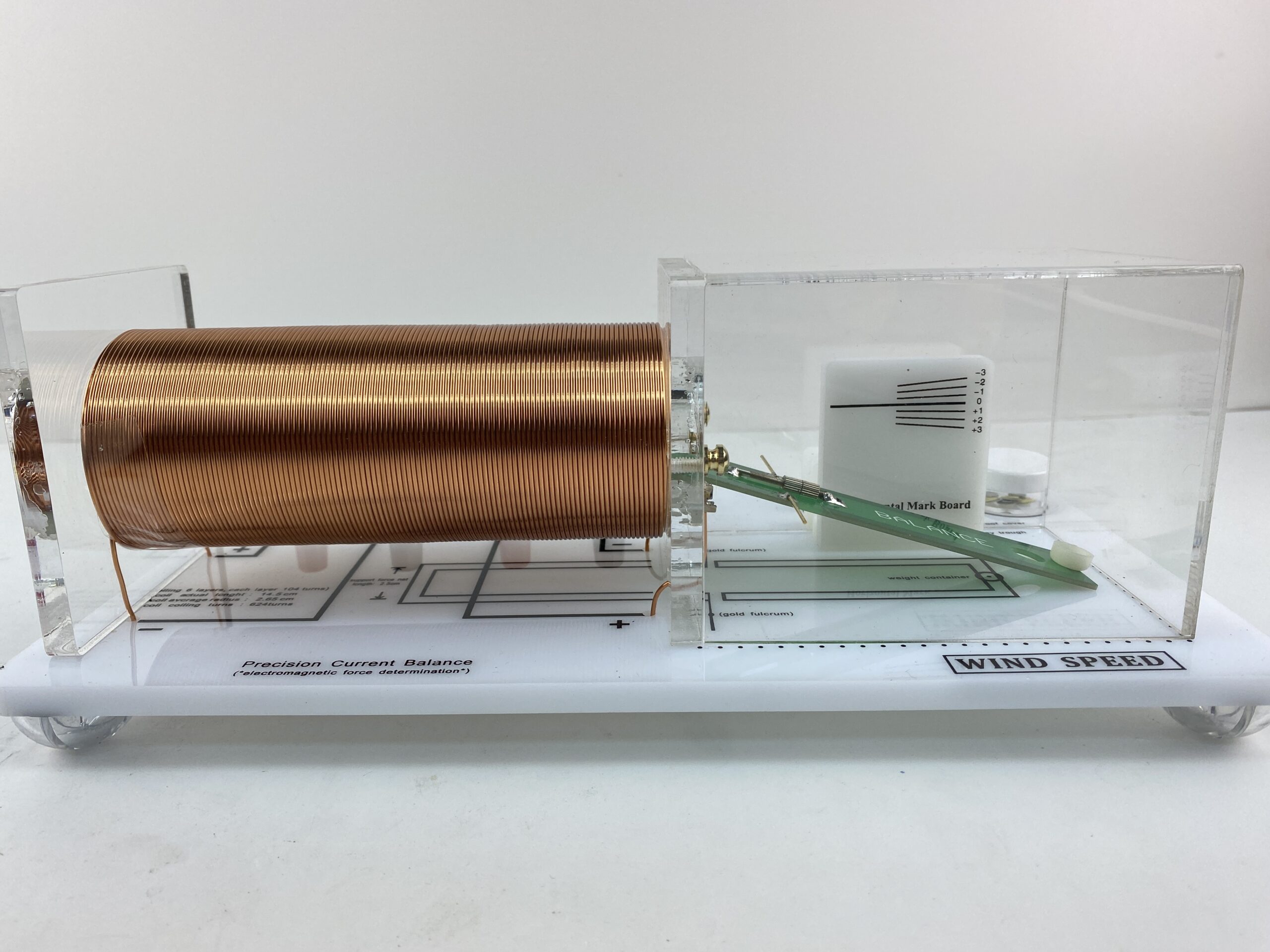

Прилад містить електромагнітну котушку і балансир струму. Терези складаються з прямокутного шматка епоксидної плати, на якому надруковано провідник.
Два металевих провідника розташовані посередині плати. Ці провідники виступають опорними осями для рівноваги струму, коли вона врівноважується під дією своєї ваги. Через ці провідники струм передається до провідника балансу струму.

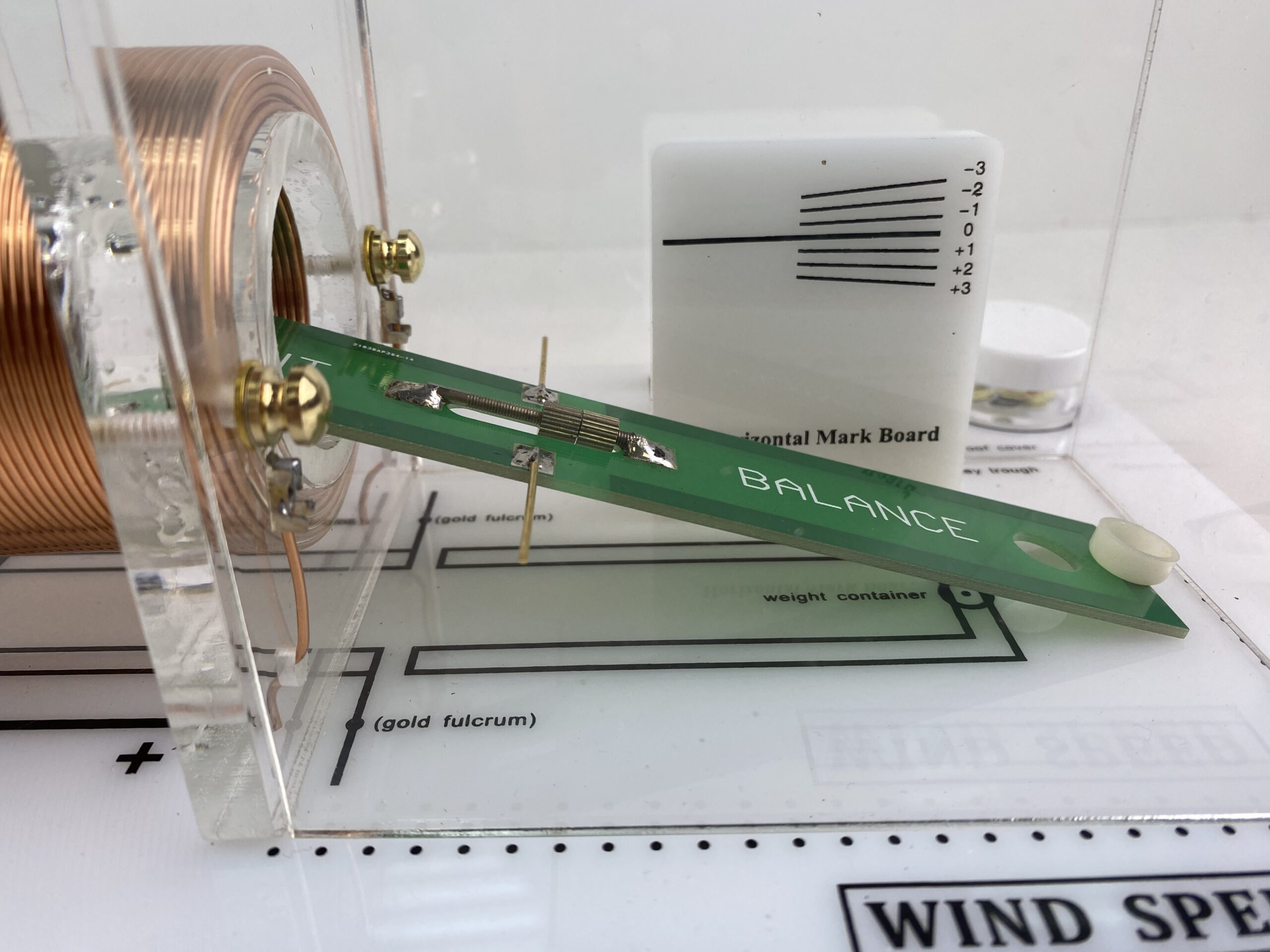

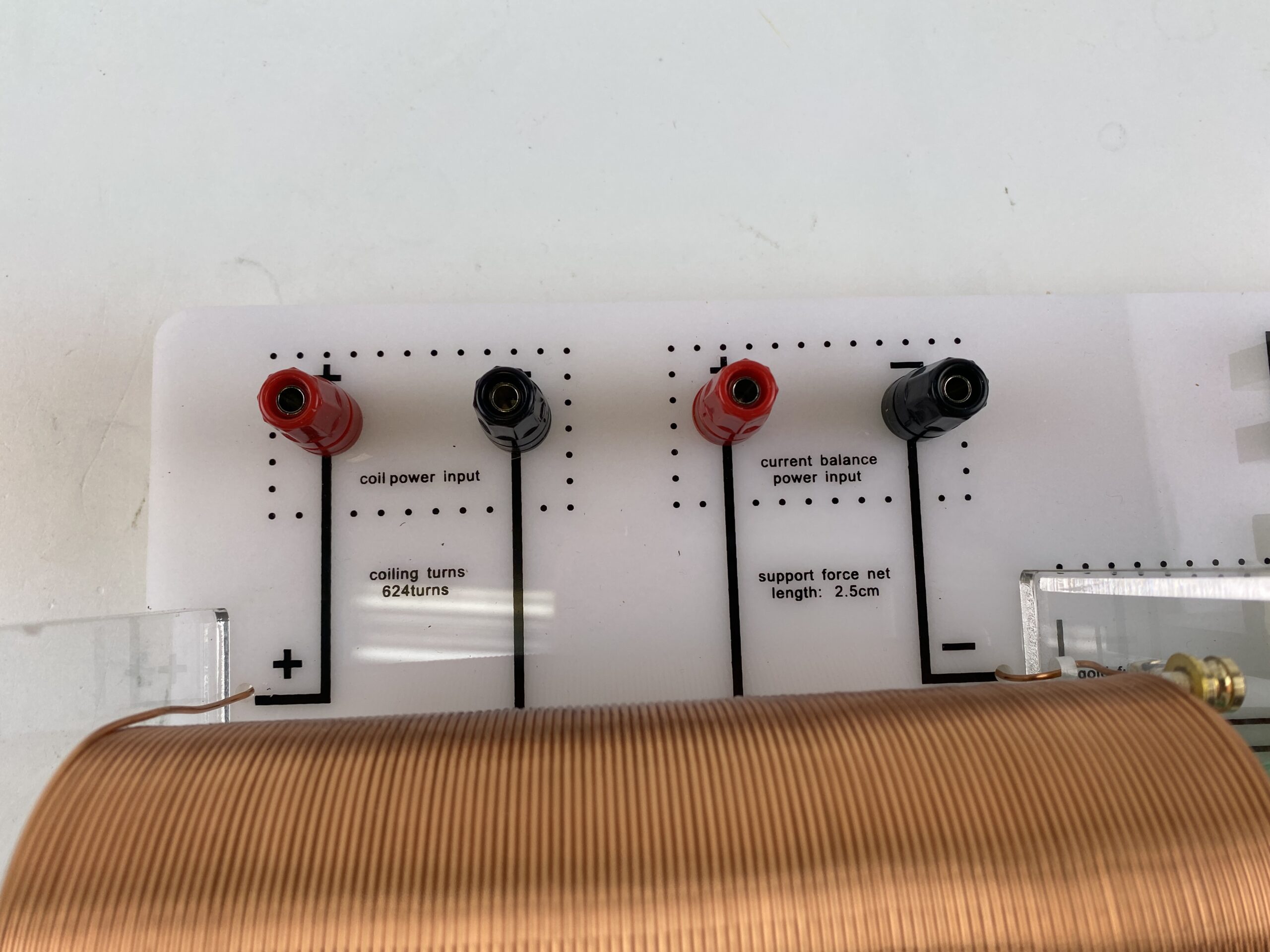

Плата балансу спирається на два контакти джерела живлення, які є дотичними до одного кінця котушки. Половина плати балансу під напругою розташована всередині котушки, а інша половина, без підключення до мережі, розташована поза котушкою.

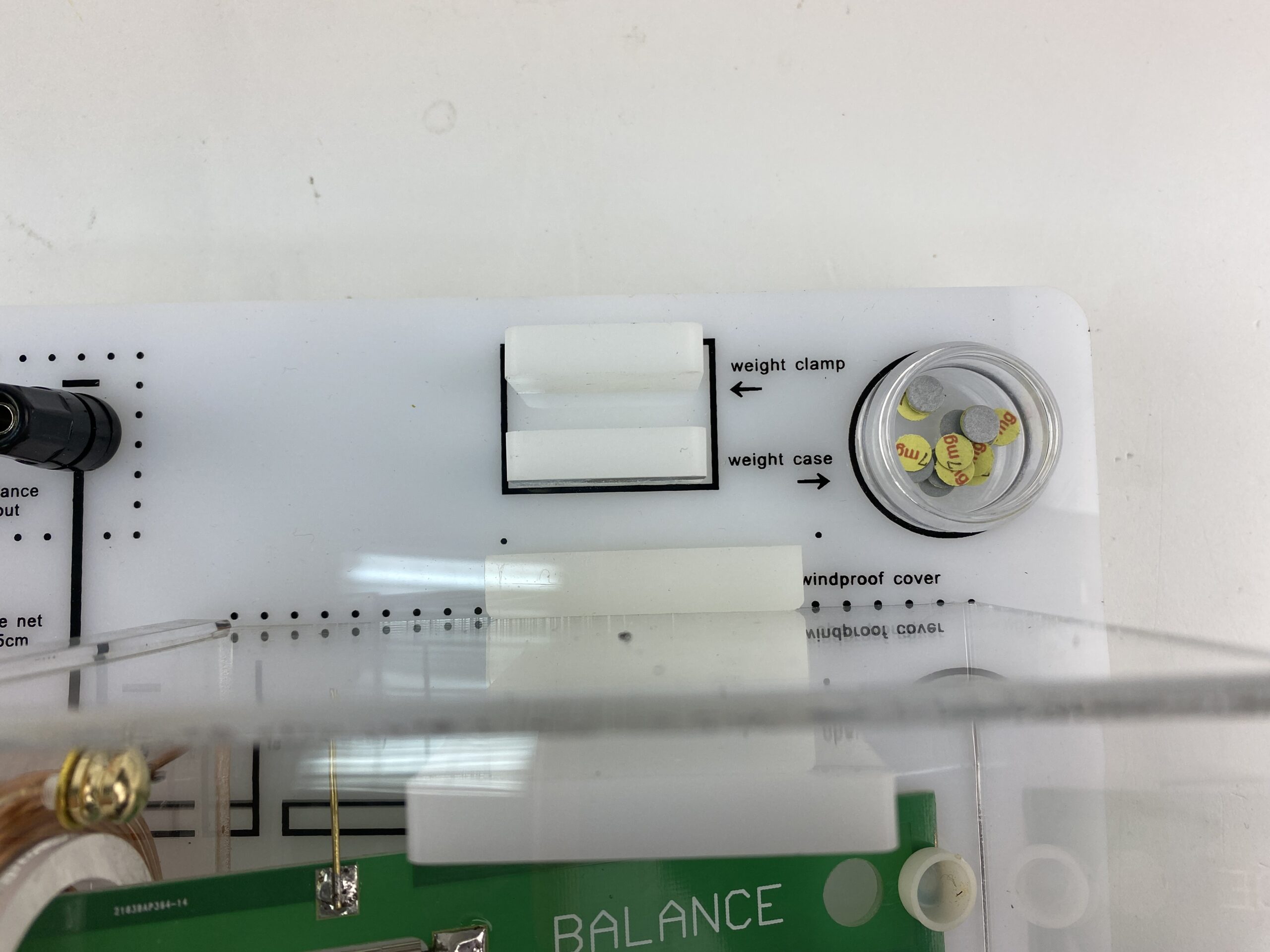

Електромеханічний баланс, коли не підключений, можна відрегулювати за допомогою точних противаг у його центрі, щоб він був збалансованим.

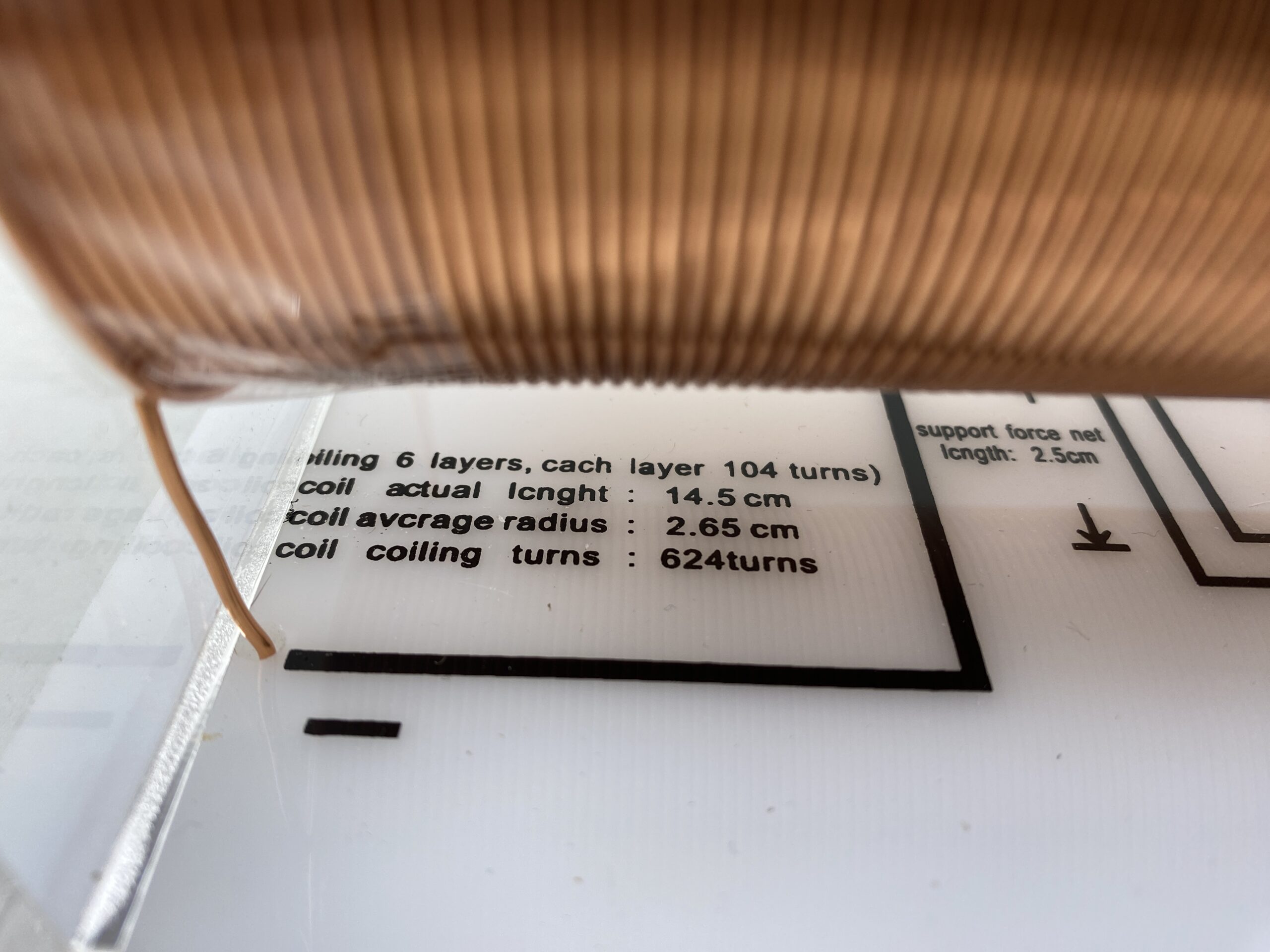

Коли струм тече в котушці, магнітне поле всередині неї вважається однорідним і паралельним її осі.

Досліджуйте електромагнетизм на уроках фізики з якісним та сучасним обладнанням.
